可視化中控控制系統解決方案

2023-07-19

隨著現在越來越多的政府單位、私企事業單位對多功能視頻會議室建設需求的增加，工程師結合多年的設計施工經驗對此類工程的設計施工提出一些注意事項及安裝設計要求。多功能會議室除了要滿足傳統的會議設計需求外，還應具有優質的音視頻交互效果、清晰的影像演示，更要能體現它的完整一體控制簡單化及會議高效的目的。它真正實現了信號管理系統與中央控制系統的無縫連接，整合了包括音響擴聲系統、自動跟蹤攝像系統、多媒體視頻系統等多個子系統；在主席臺無線觸摸屏操控下，通過中央集成控制系統將以上各子系統與整個會議環境有機的結合成為一個整體，系統工作的先進性、可靠性、安全性、開放性、實用性、是系統設計時必須予以充分全面的考慮，系統應用的智能化和兼容性、擴充性也是系統設計時必須予以充分的考慮，實現會議的智能化管理。

2.2 設計原則

系統設計要長遠考慮、全面規劃，并應遵循以下原則：

先進性原則

采用的系統結構應該是先進的、開放的體系結構，和系統使用當中的科學性。整個系統能體現當今會議技術的發展水平。

實用性原則

能夠最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式，在滿足功能需求的基礎上操作方便、維護簡單、管理簡便。

可擴充性、可維護性原則

要為系統以后的升級預留空間，系統維護是整個系統生命周期中所占比例最大的，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成。

經濟性原則。

備份冗余

為了確保系統的正常工作以及穩定性，電子產品的不穩定與不確定因素勢必成為系統內的安全穩定隱患，設計時充分考慮系統的備份與冗余確保系統可正常工作。

第三章項目建設需求

3.1 系統設計技術標準及規范

項目現狀分析

項目目前會議室需要進行弱電項目的建設實施，針對所有的會議室進行聲光電環境設計規劃，根據現場考察與用戶的溝通，智能會議室建設的需求如下：

會議室多信號源需要集中管理，需要對其進行一鍵切換控制管理

會議室有視頻播放的聲音需要其進行控制音量大小的調節。

會議室有各樣格式的燈光設備，需對其進行集中控制；

會議室有電動窗簾、空調、電動投影幕布或拼接大屏等設備，需對其進行集中控制；

會議室需要對設備的用電情況進行統計；

會議室具備環境監測模塊，需對會議室的環境進行實時監測，監測數據實時反饋到頁面顯示；

第四章項目解決方案

4.1 方案概況

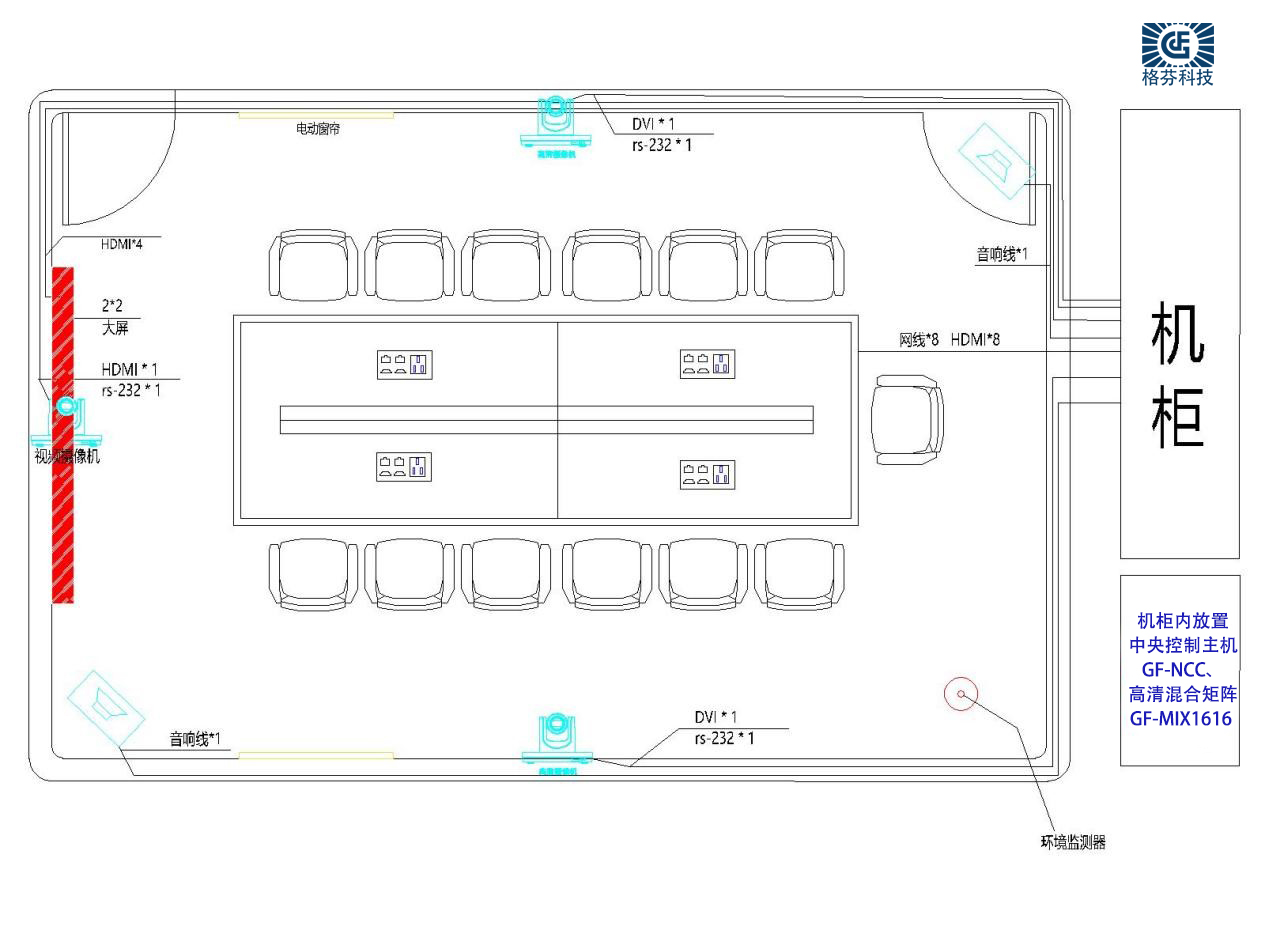

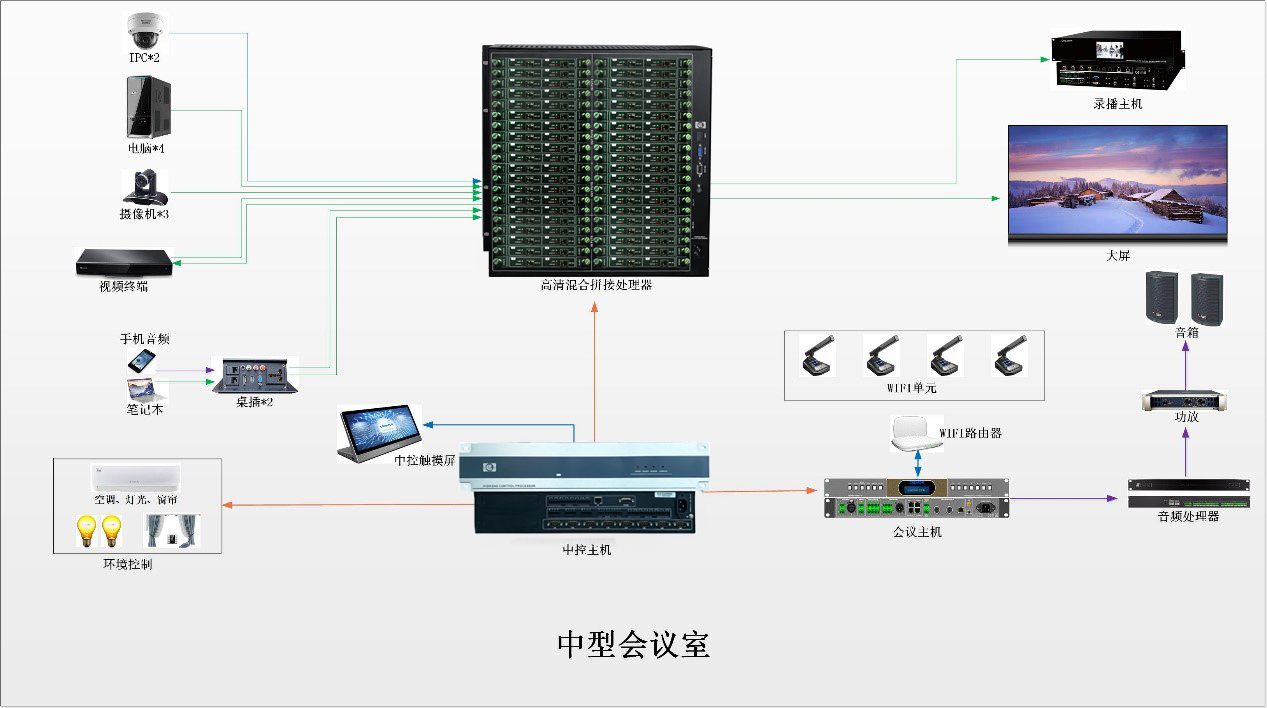

通過查看會場平面圖與客戶溝通，分析用戶需求，結合現場實際情況，給出本次系統建設方案，建議使用GEFFEN格芬科技中央控制主機GF-NCC或MAXCC和信號混合拼接矩陣ESP建設會場。本次方案將分成二大模塊：環境集中控制、信號傳輸切換模塊，其中信號傳輸切換模塊采用集中式信號傳輸方案。通過布置視頻信號線到信號源和顯示設備旁，集中匯聚到矩陣進行處理，實現所有信號的集中接入和顯示，具有低延時和拼接同步性高的特點。

4.2 中央控制系統

控制部分采用智能中央控制主機作為整個控制系統的核心，具有完全可編程的功能，開放式的編程架構，可根據需求進行復雜的邏輯運算（加減乘除運算、觸屏密碼授權登錄、定時開關機、內部存儲記憶數組和調用存儲數組代碼進行控制周邊設備；支持顯示系統控制，圖像IP化系統控制、高清矩陣切換設備控制、攝像機控制、音頻處理器控制、電源控制、房間環境(燈光、窗簾等)控制等功能,兼容各設備廠家控制協議；

4.2.1系統功能

4.2.1.1支持觸摸屏

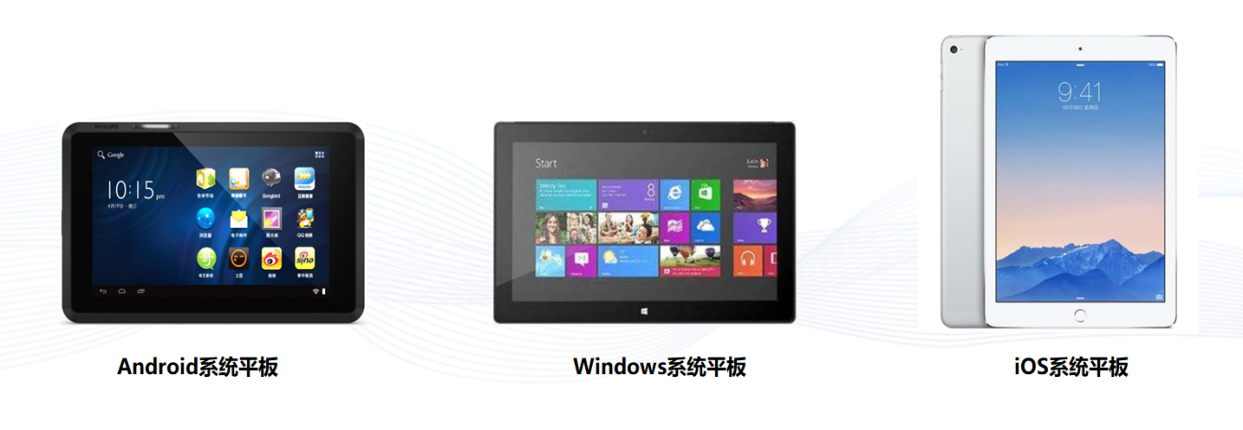

中控主機支持無線觸摸屏控制，兼容IOS、Android、windows，以及麒麟、龍芯、磐石、飛騰、申威、MPRC、鴻蒙等國產系統的移動設備，支持windows系統編程軟件模擬界面控制。

4.2.1.2控制功能

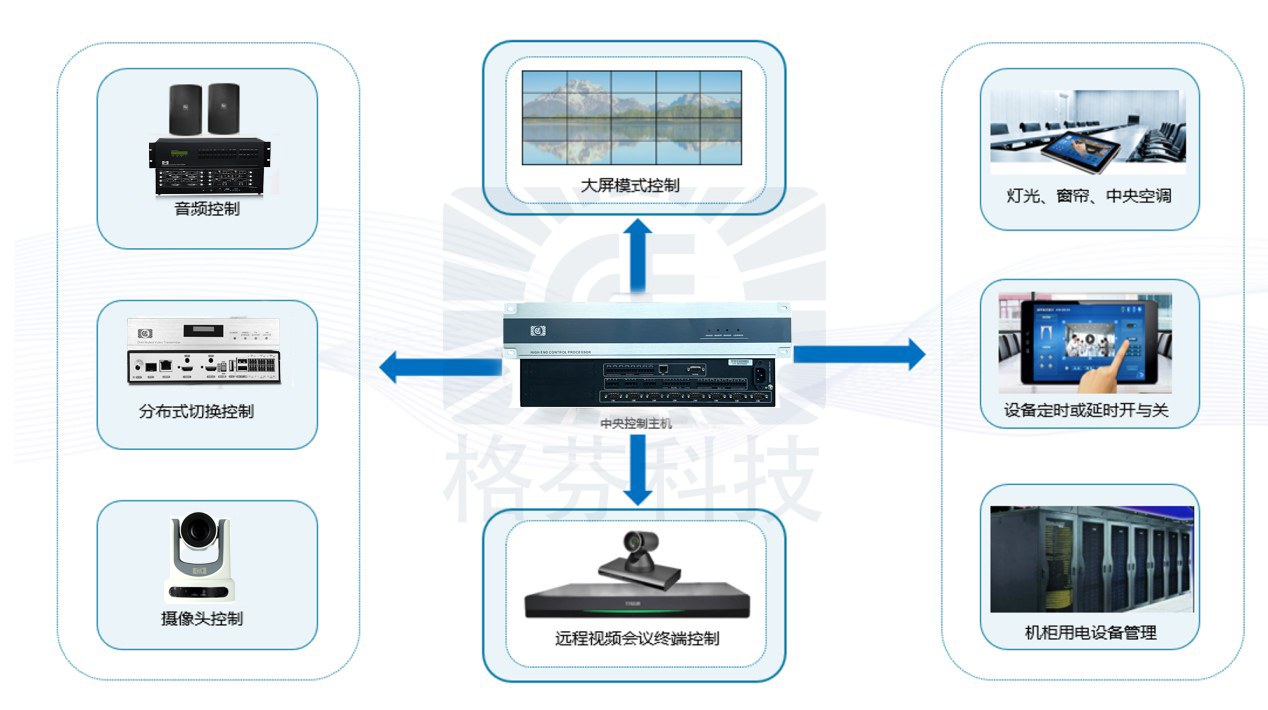

中控系統屬于核心管理層，關系到對周邊各個系統之間的協調操作和用戶的體驗效果，可以實現對周邊各類型設備的控制操作，支持 RS-232/485，IR紅外，TCP/UDP，I/O等多種協議.

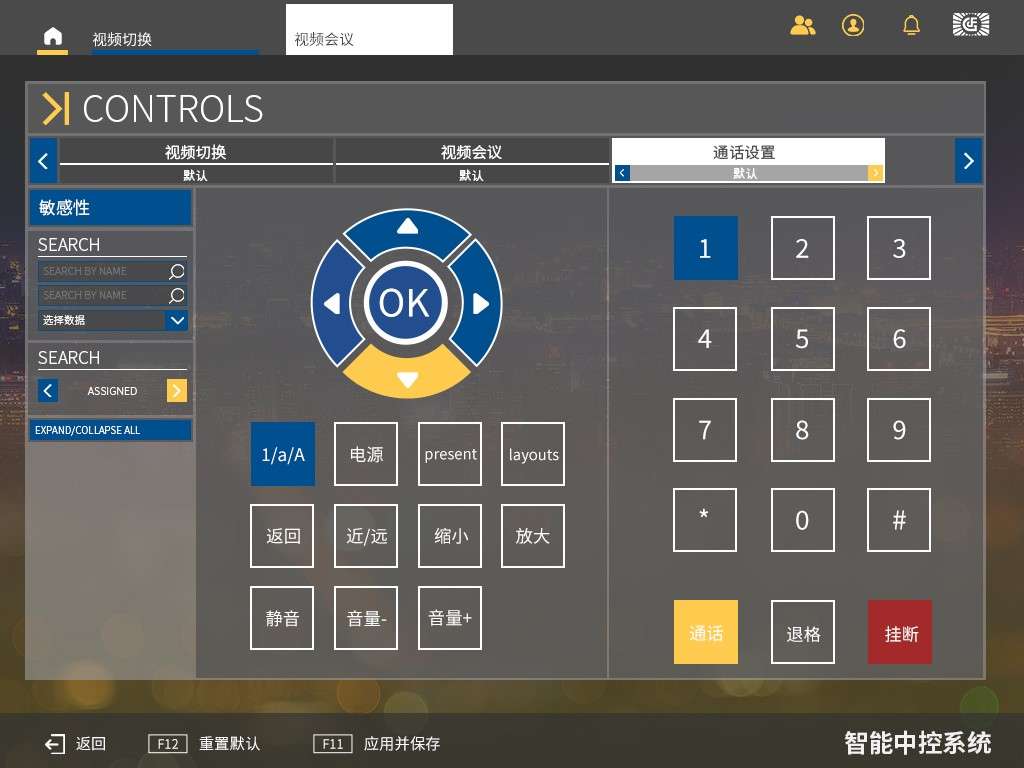

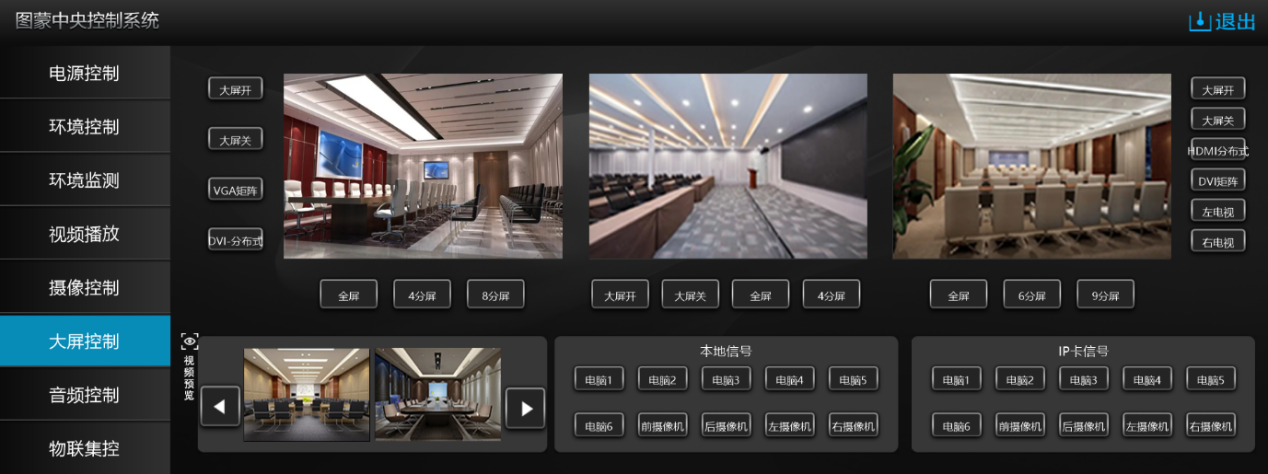

控制系統首頁

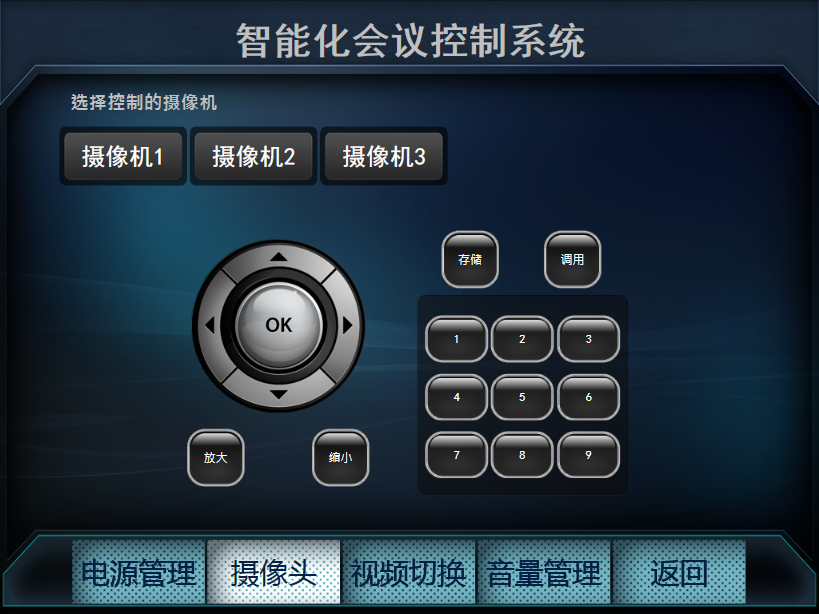

攝像機控制：中控主機通過RS232的方式可以控制投影機開關、信號切換，中控系統可以對攝像球機實現會議攝像跟蹤的功能

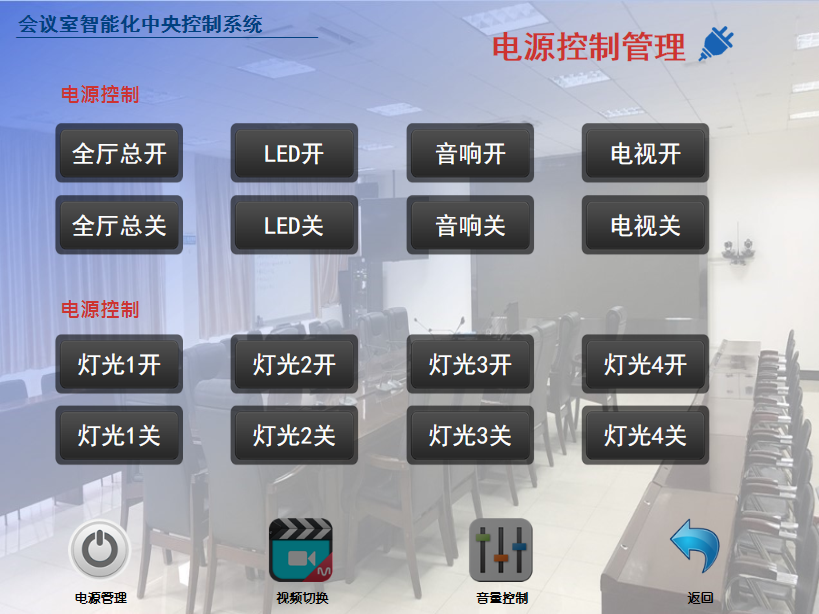

電源控制：支持管控會議室的設備電源開關，燈光開關、燈光亮度調節等，可對設備用電情況實時監測，包括電流、電壓、功率。

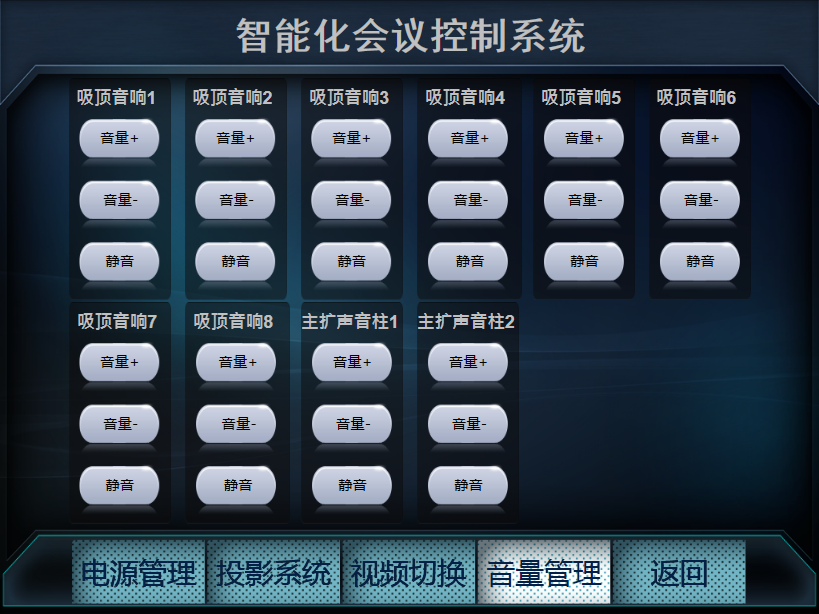

音頻處理器控制：控制所有音頻輸入、輸出通道的音頻大小，全程實時反饋音量大小。

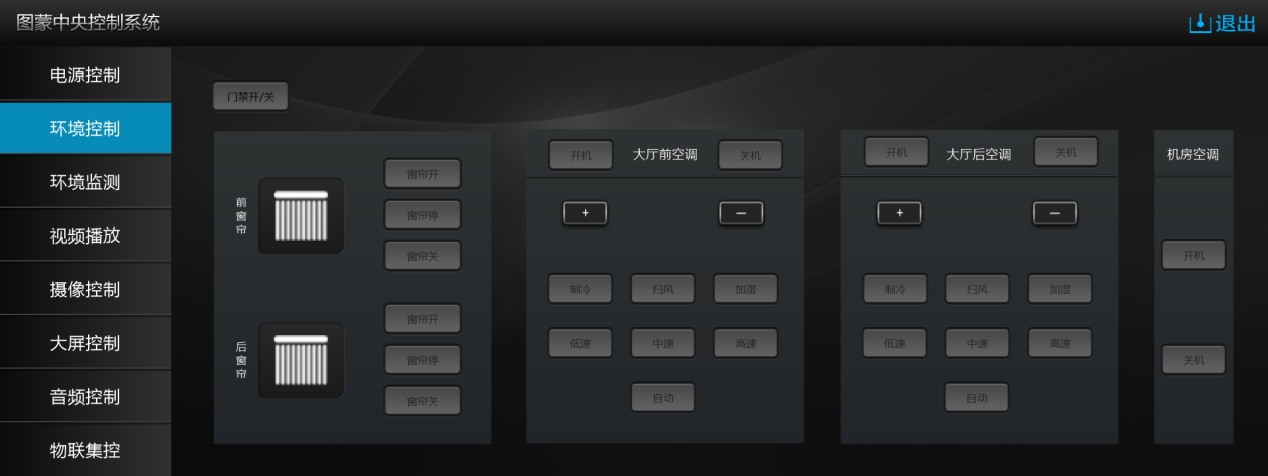

環境控制：對會議室內所有燈光、窗簾、電源進行集中控制管理，可以控制會議的空調溫度大小，并且自動查詢查詢設備在線狀態.

控制矩陣信號切換：控制所有信號源輸入和分布式節點輸入輸出信號的切換上屏。

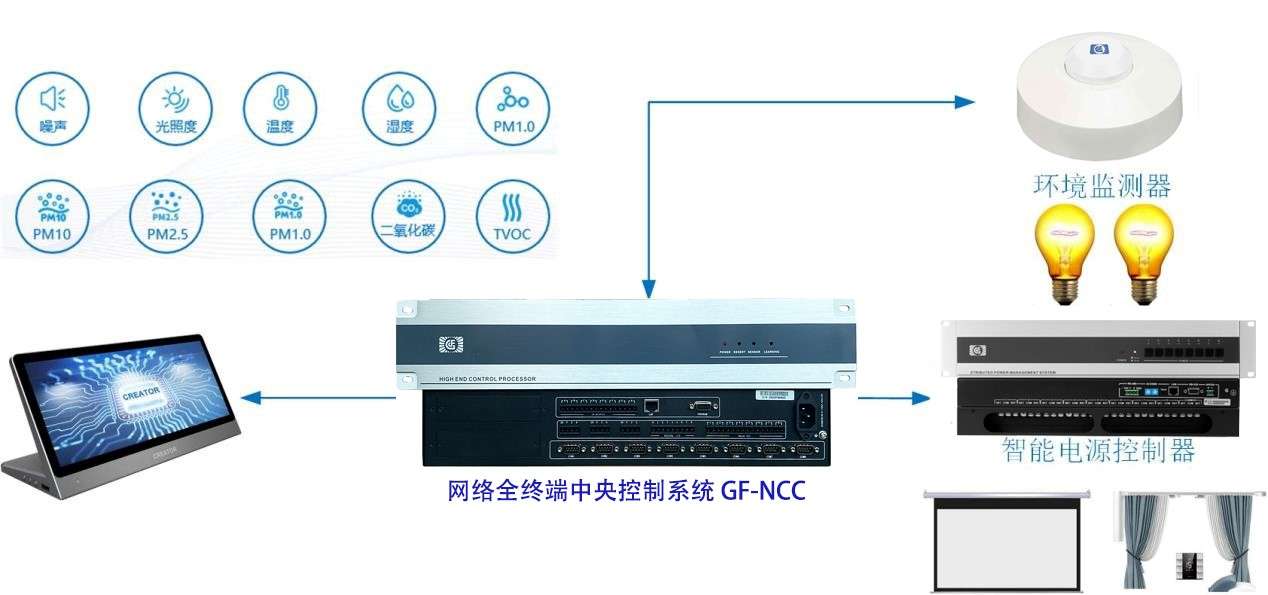

環境監測：支持會議室環境狀態實時監測，可監測溫濕度、CO2、光照、甲醛、PM2.5、等數據，根據環境狀態可定制聯動管控。

其他多媒體設備播放控制：控制控制視頻源選擇，視頻的播放控制快進、快退、暫停、停止、音量+、音量-、窗口全屏播放等等酷炫動作一鍵控制。

此外，網絡型中控系統主機內置紅外學習器，學習DVD，電視、空調等設備遙控器的紅外數據。通過紅外控制接口可以對DVD，機頂盒，電視，空調等設備進行控制。

4.2.1.3支持大型組網控制：

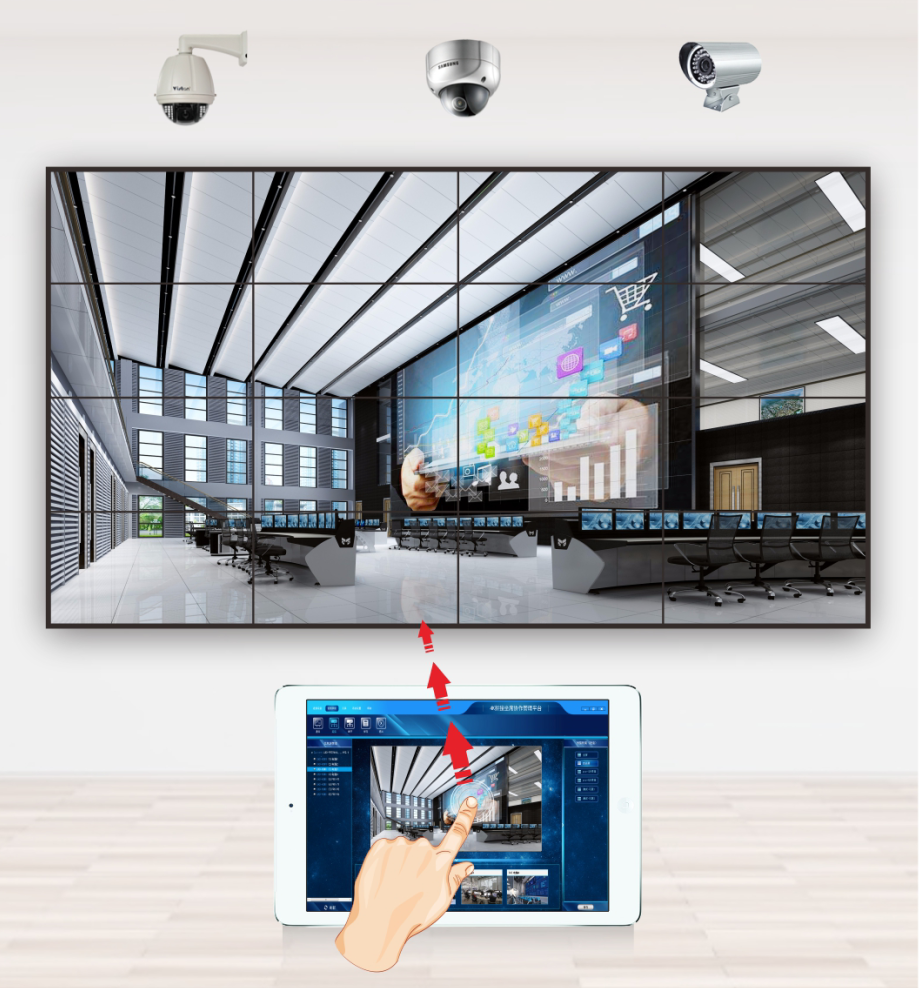

觸控端可以對多個房間進行實時集中的控制，集控網絡采用單位內部局域網，在需要管理的房間部署一臺網絡可編程媒體終端平臺，在任意一個房間的觸控端都可以通過局域網或者企業專線，對其他房間的設備集中管控，一鍵式開啟和關閉系統。

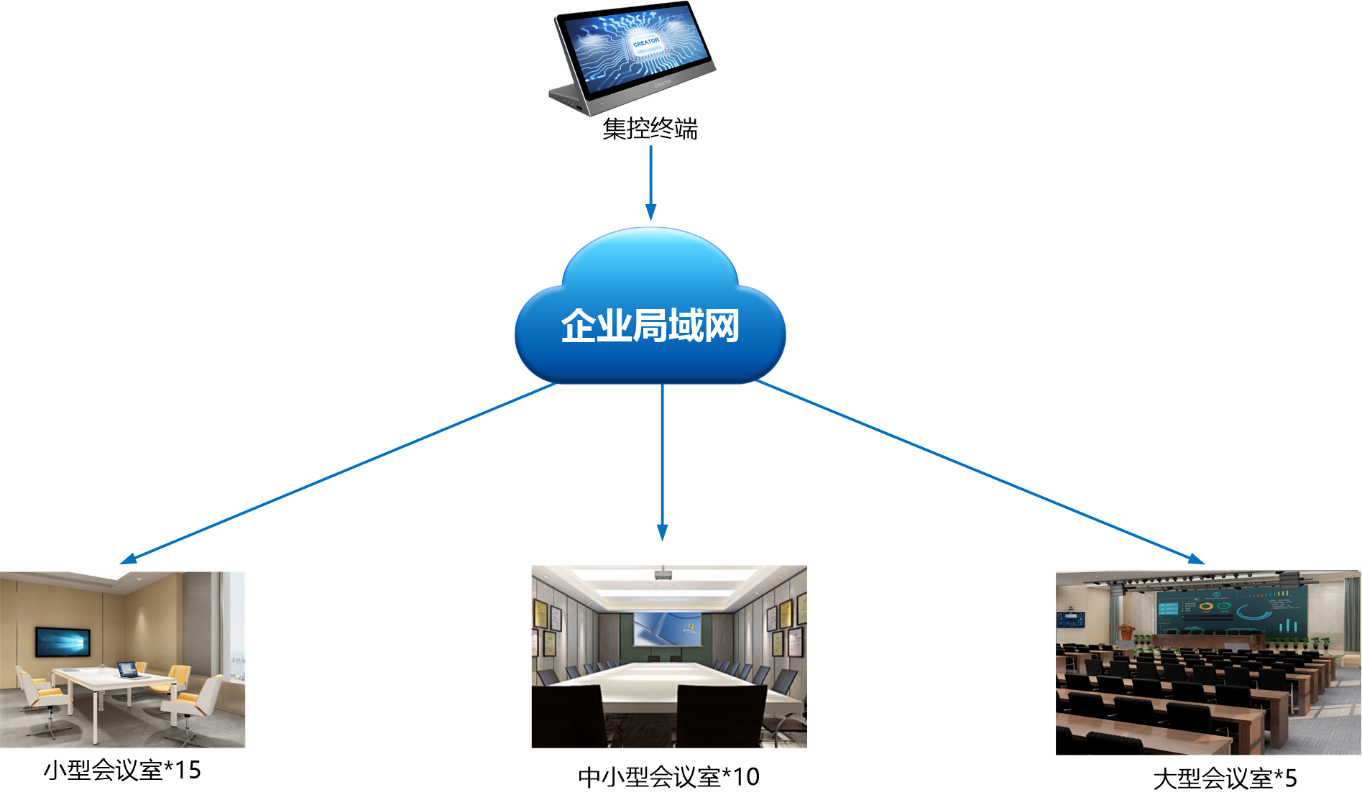

大型組網控制拓?fù)鋱D：

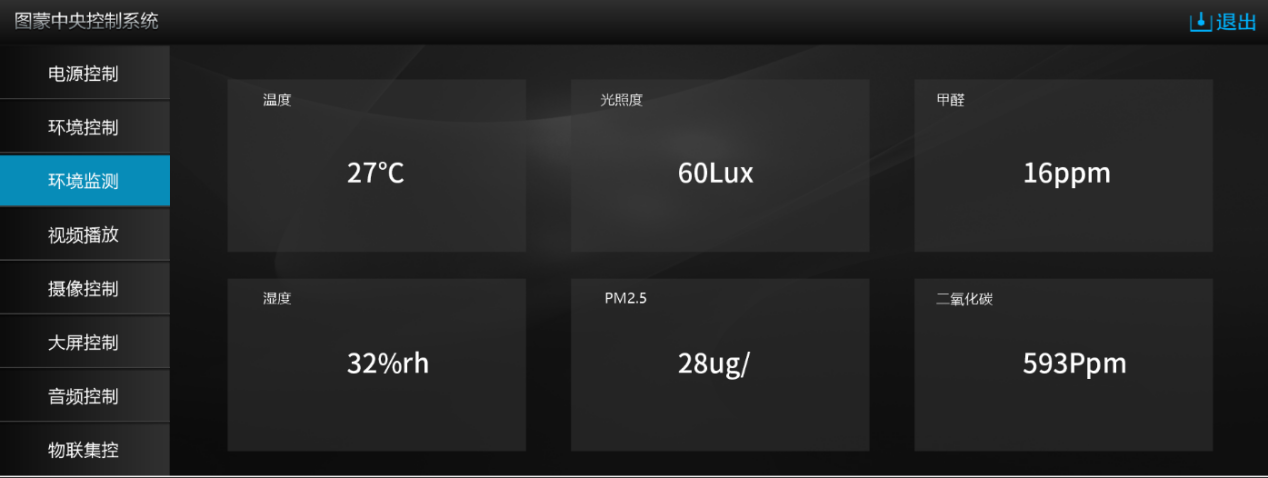

4.2.1.4支持對周邊環境監測：

以對每一個會議室的溫濕度等感應數據可以實時反饋到觸屏端，以便于用戶了解當前室內環境情況。

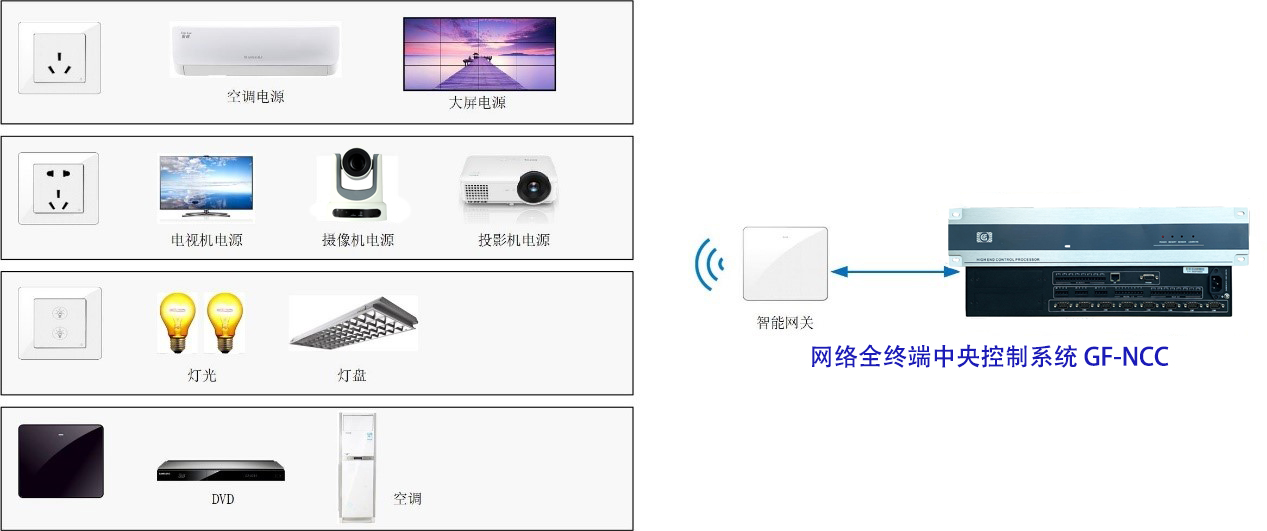

4.2.1.5支持Zigbee控制系統：

可以利用Zigbee控制模塊可在中小型會議室減少了布線的同時對會議室內的設備的供電、紅外、串口等相關設備進行無線控制。

4.1.1.1.1系統結構

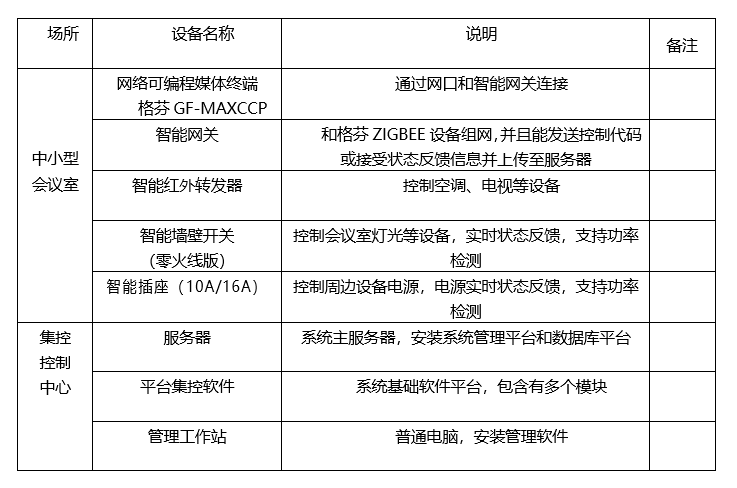

4.1.1.1.2核心設備

? 智能網關

可和格芬ZIGBEE設備組成ZIGBEE局域網，組網后可控制局域網內的設備以及設備相關信息的數據采集，并將設備的相關信息實時上傳至后臺服務器端。

智能插座（10A/16A）

內置繼電器,支持最大通斷電流10A。支持電壓，電流，負載功率，用電量等電能數據采集上傳，并支持遠程控制。

系統功能

1. 電能采集：自動采集電能數據并實時上傳至服務器，對設備用電進行統計；

2. 電能報警：對用電異常的設備實時發送數據到服務器端并提示；

3. 遠程控制：支持通過軟件或觸屏的方式遠程控制設備，也可結合會議安排定時開啟關閉設備

4. 紅外控制：支持4路無線，2路有線紅外控制，支持紅外學習，可學習≥64個紅外碼

4.2.1.6支持控制分布式系統

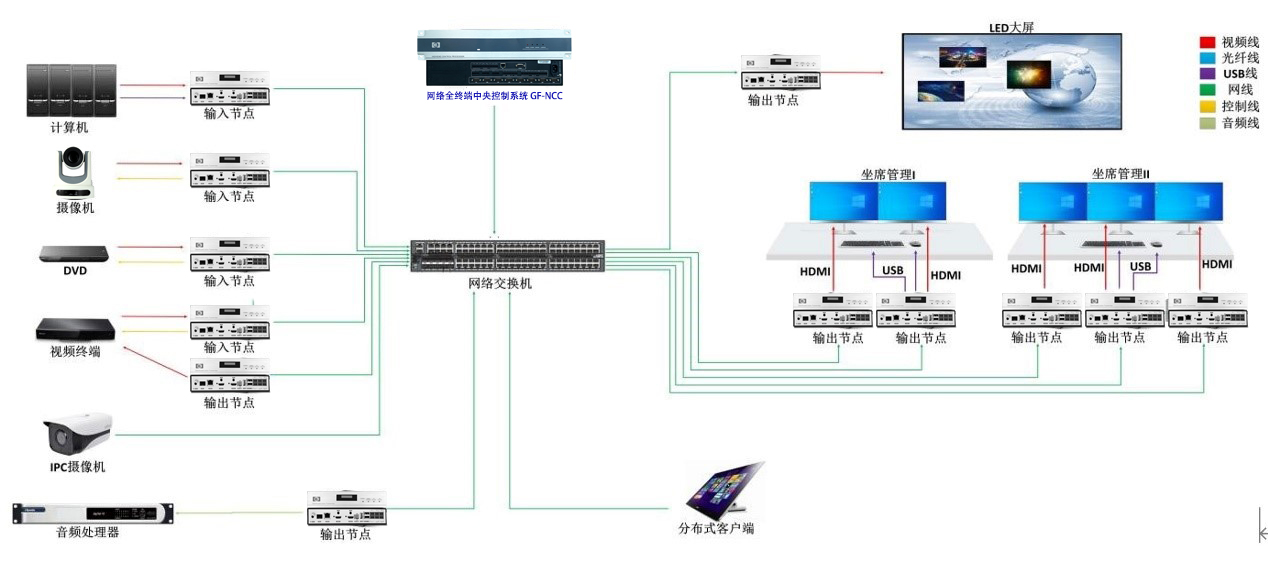

支持中控對接分布式系統，實現對分布式系統的音視頻信號切換，預案調用等功能。

4.2.1.7支持控制矩陣系統

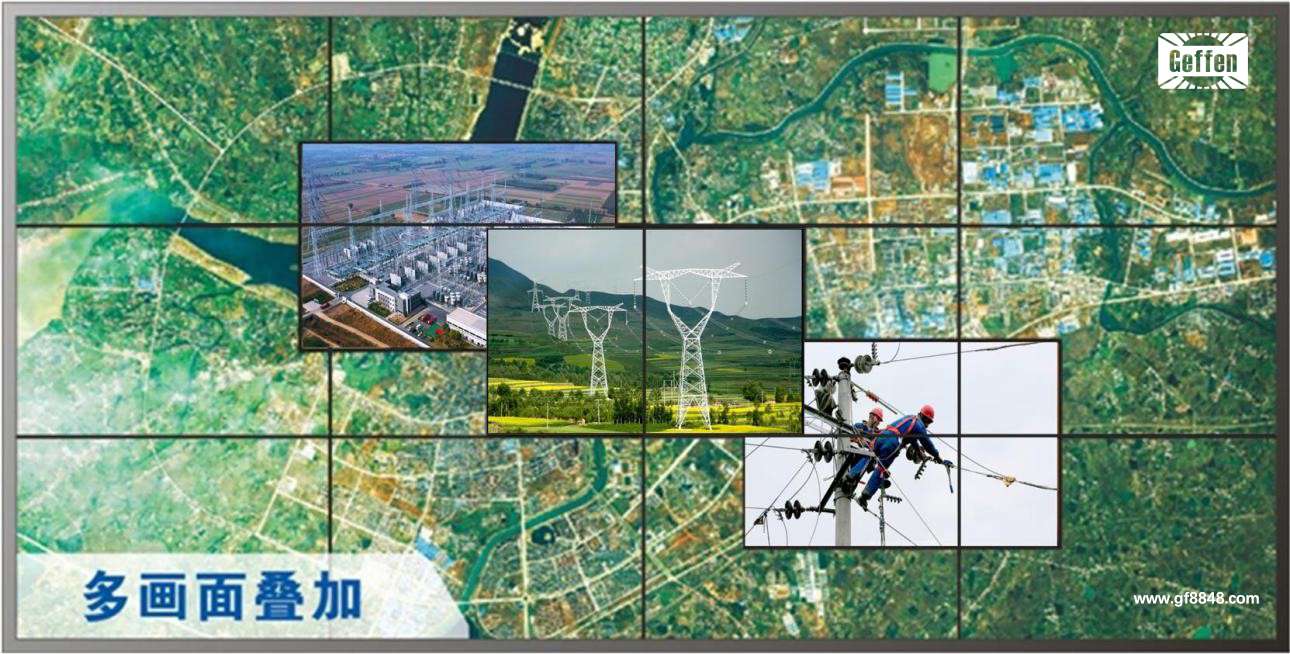

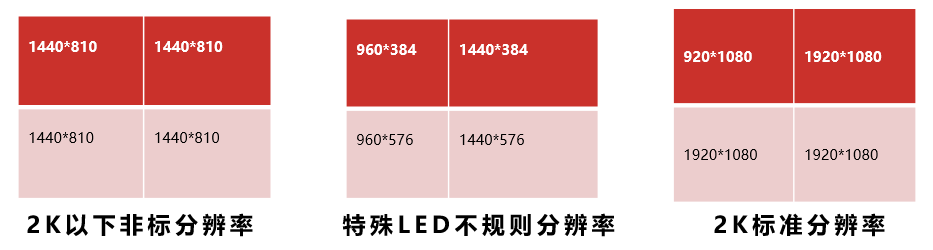

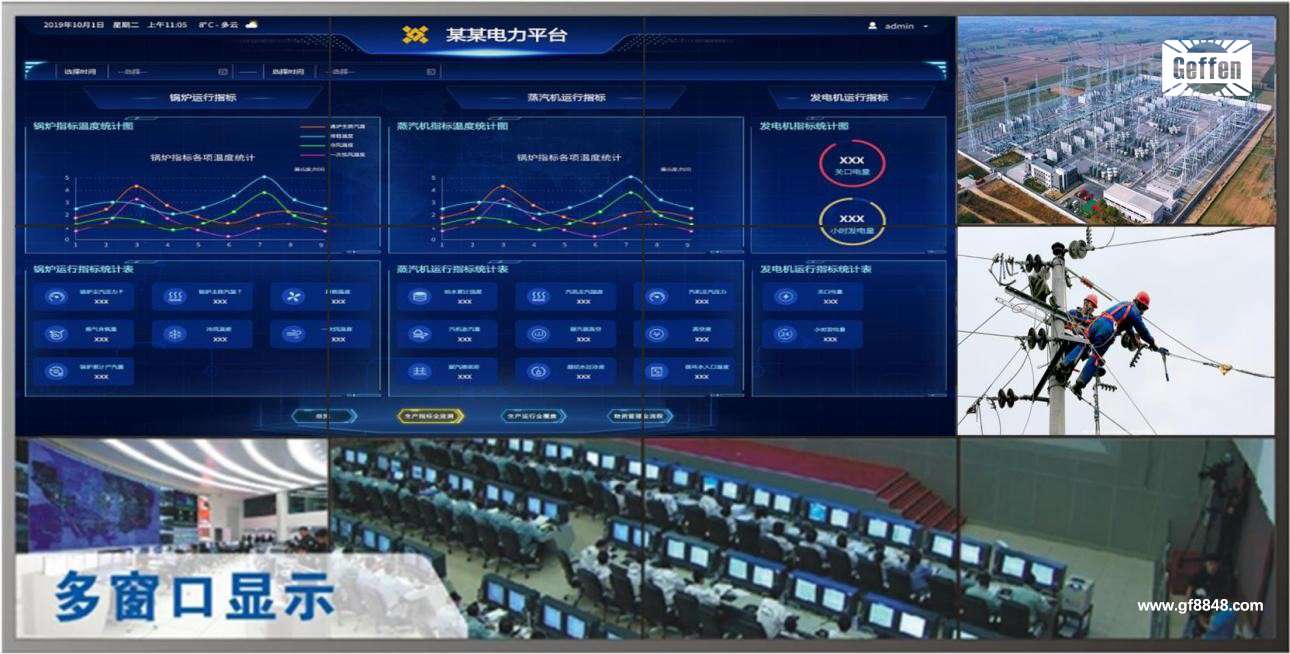

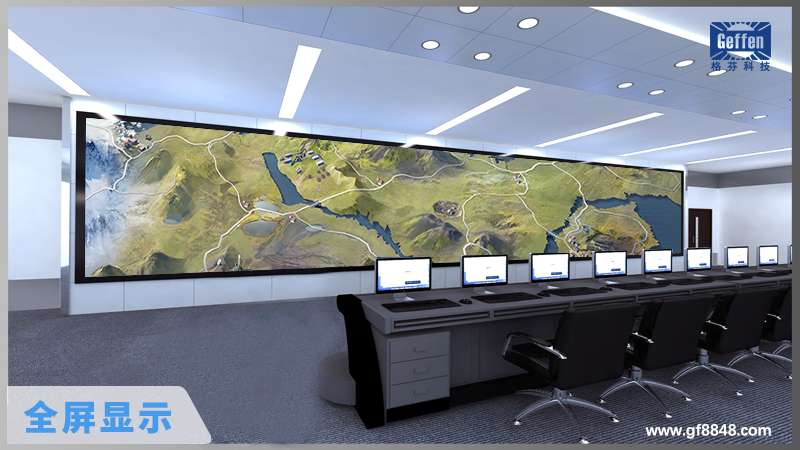

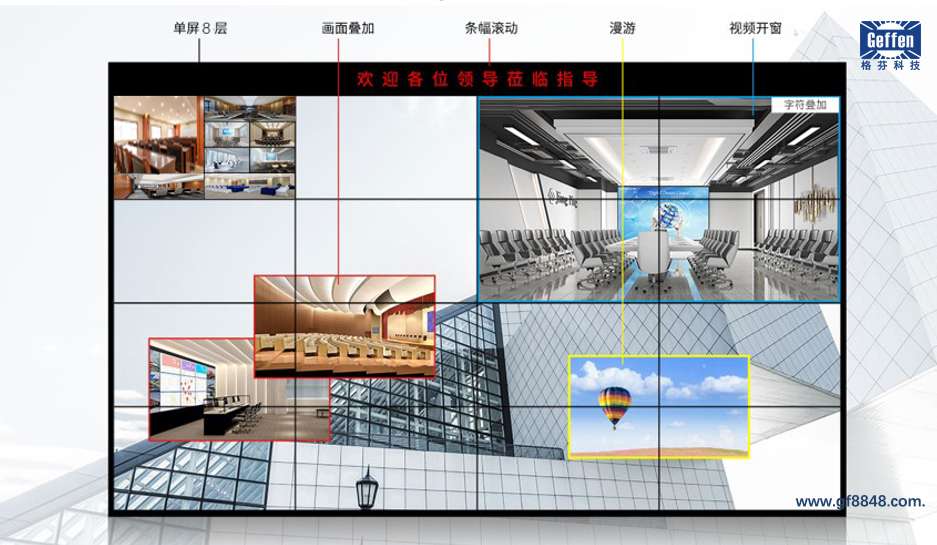

支持中控對接矩陣信號管理系統，實現對矩陣系統的音視頻信號切換，預案調用大屏拼接模式等功能。

4.2.1.8 支持控制無紙化會議系統

根據用戶的使用需求可對無紙化升降屏和升降麥進行全升、全降、分組控制升降，以及可控制無紙化系統的開關機。

4.2.2系統優勢

4.2.2.1國產自主可控

“國產化自主可控”是今年我國一直推廣的重要戰略目標，也是我國信息化建設的關鍵環節，GEFFEN格芬科技一直致力于從國產平臺、自主研發軟件、國產化零件、嵌入式Linux操作系統，實現自主可控研發生產，符合國家長期發展戰略要求，保證用戶系統建設與國家發展的同步性。

4.2.2.2自帶多路控制接口

主機≥8路串口、≥8路紅外、≥1路網絡、≥8 路IO、≥8路繼電器在發送代碼過程中指示燈閃爍，方便編程和排除故障過程中判斷中控主機是否有發送代碼，3個可擴展卡槽。

4.2.2.3拖拽交互

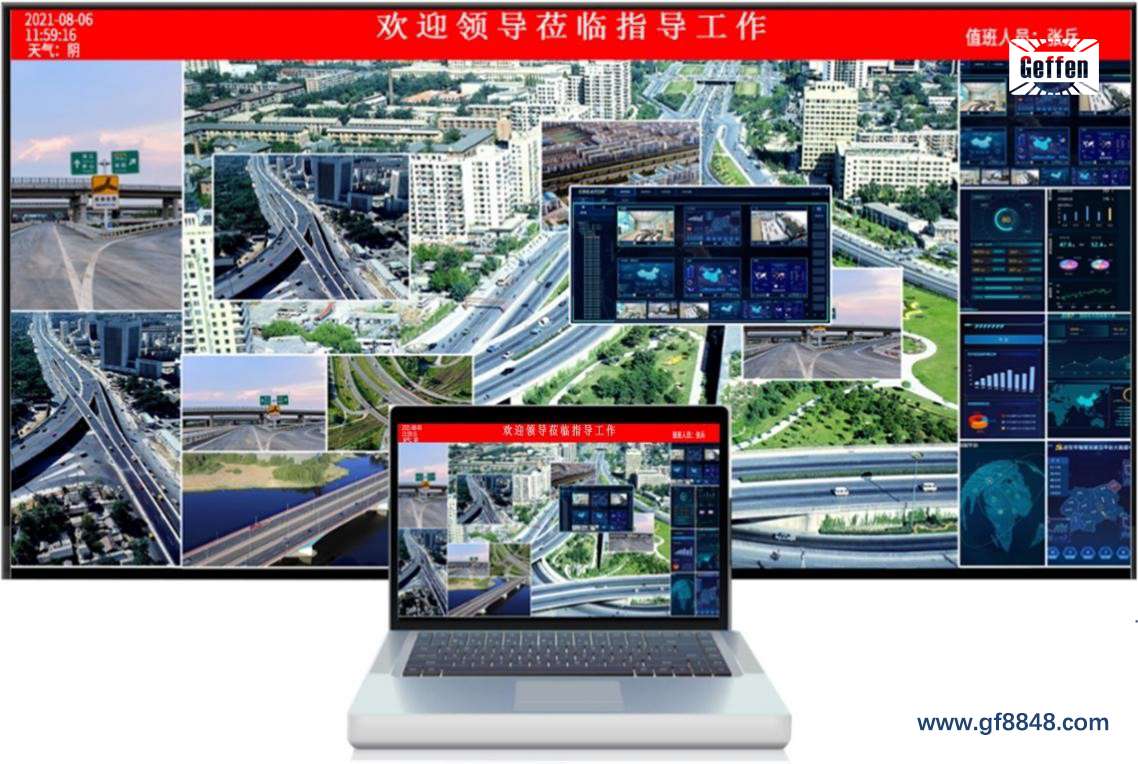

采用交互理念，從大屏和信號的調度到音頻調節、環境控制、環境數據等均能實現實時顯示，設備受控狀態同步反饋，達到所見即所得的應用體驗。

4.2.2.4網絡擴展靈活

中控主機支持網絡擴展輸出，為有線觸屏、嵌墻觸摸屏和嵌桌面板、電能繼電器提供供電和網絡通信，無需適配器，簡化布線，靈活擴展。

4.3.2.5自帶多路狀態指示燈

前面板具有設備狀態指示燈：具備至少 8 路 RS232/485/422 通訊指示燈，8 路紅外數據通訊指示燈, 可以根據指示燈來判斷主機的發碼是否成功功能。

4.2.2.6多樣化觸控端

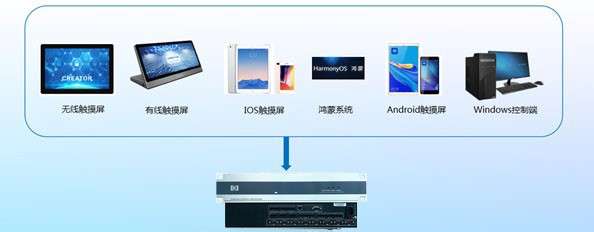

控制多樣化，支持有線觸摸屏、無線觸摸屏，可支持GEFFEN觸屏和國產操作系統、其他觸屏系統支持：HarmonyOS、ios、android、windows平板終端控制。各控制端之間控制狀態反饋實時同步；提高設備使用的靈活性和應對會議突發狀況的應變性。

4.2.2.7多樣化觸控端

GEFFEN格芬科技編程支持純C語言架構，支持復雜的邏輯運算和循環計數、CRC校驗、定時時鐘功能、文本反饋、矩陣路由狀態反饋、字符串長度計算和代碼截取固定位數、和網絡抓取代碼、網絡更新源代碼等功能，具有紅外標準庫、各品牌第三方設備控制協議代碼庫。

其他品牌中控主機：支持邏輯模塊化編程，針對大型矩陣?yán)?span>320*320輸入輸出，需要拖拽模塊至少100000個，不易于擴展和不靈活，編程電腦容易死機，不支持網絡控制第三方設備和定時開啟系統和關閉系統，沒有時鐘功能，不支持文本反饋、字符截取、路由狀態反饋、中央空調的CRC校驗等酷炫功能。

4.2.2.8狀態反饋控制

中控在系統中扮演著諸多角色：人機交互、管理者、智能助手、監督者。它將功能集合于一體化、智能化，可視化狀態反饋機制管控眾多設備功能，實現“智慧物聯、智能家居” 般的操控體驗，感受智能與科技的魅力。

4.2.2.19中控雙機熱備

支持中控雙機熱備份，實現會議室比較重要的串口的備份功能，不會由于某個中控主機發生異常導致會議室設備都無法使用的情況出現。

4.3 信號管理系統

4.3.1系統功能

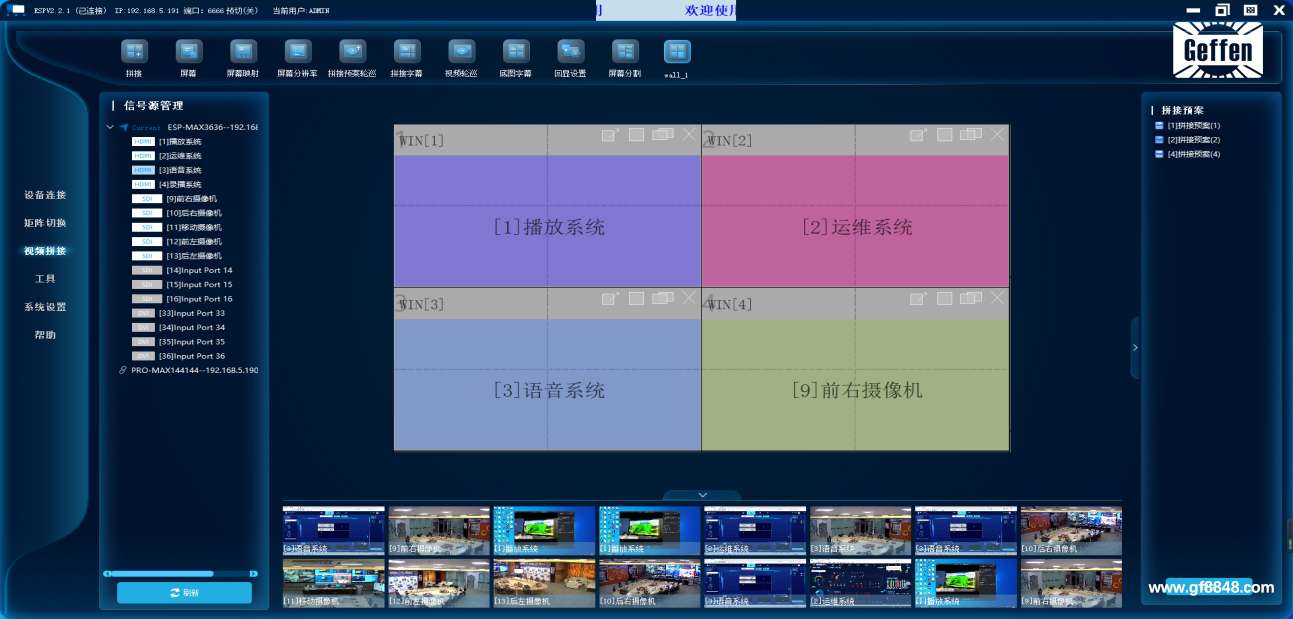

在會議室建設一套信號管理系統，主要作用為音視頻信號傳輸。高清混合拼接矩陣系統應具備有音視頻信號矩陣切換功能，遠距離互聯互通傳輸功能，視頻拼接處理功能功能。

對音頻、視頻、監控、電腦等資源進行全面整合，滿足不同信號的接入與分發，實現互聯互通。在不同場景使用過程中可以隨時調用任意音視頻信號資源，解決不同設備之間的信號傳輸難題，便捷使用，要想在各類活動中完美切換，就需要信號管理系統實現音視頻互聯互通、智能控制和場景一鍵調度，為客戶帶來更加便捷的應用體驗。
